matplotlib & pandas

Les fonctions de matplotlib ont été intégrées avec la librairie pandas de manière à faciliter leur utilisation à partir d’une dataframe. Nous allons voir quelques unes de ces fonctions. Référez-vous à la documentation pour aller plus loin dans cette utilisation.

Une dataframe est un table de données en dimension 2 où chacune des colonnes peut être vue comme une variable aléatoire avec une certaine distribution représentant une information: un âge, un genre, une taille…

matplotlib va apporter à pandas des facilités pour visualiser les données des colonnes sous des formes classiques comme: les boxplots (boîtes à moustaches), les histogrammes, les barcharts (diagrammes à bandes)…

Ou encore pour visualiser les paires de valeurs des colonnes comme la taille en fonction de l’âge…

Nous allons illustrer les quelques fonctions sur un exemple simple.

Importons les librairies:

import matplotlib.pyplot as plt
%matplotlib inline

import pandas as pd
import numpy as np

importons un jeu de données

Importons le jeu de données classiques sur trois types d’iris (Versicolor, Virginica et Setosa) décrits par quatre paramètres qui sont les longueur et largeurs des pétales et des sépales.

Exemple des 4 mesures décrites sur un iris versicolor:

file = 'iris.csv'
df = pd.read_csv(file)
df.head()

	SepalLength	SepalWidth	PetalLength	PetalWidth	Name
0	5.1	3.5	1.4	0.2	Iris-setosa
1	4.9	3.0	1.4	0.2	Iris-setosa
2	4.7	3.2	1.3	0.2	Iris-setosa
3	4.6	3.1	1.5	0.2	Iris-setosa
4	5.0	3.6	1.4	0.2	Iris-setosa

Nous voici avec une table qui décrit 150 iris avec 5 paramètres (les 4 mesures et le type):

df.shape

(150, 5)

Les colonnes sont des nombres flottants pour les 4 mesures et de type object pour les types.

df.dtypes

SepalLength    float64
SepalWidth     float64
PetalLength    float64
PetalWidth     float64
Name            object
dtype: object

et s’agissant de Name, nous en avons bien 3

df.groupby('Name').size()

Name
Iris-setosa        50
Iris-versicolor    50
Iris-virginica     50
dtype: int64

encodons les catégories par des entiers

Nous allons créer dans la dataframe une nouvelle colonne, de nom Type, qui va coder ces trois noms par trois entiers (0, 1 et 2)

Pourquoi on a envie de faire ça ? eh bien lorsqu’on parle de visualisation, c’est toujours plus facile de visualiser des nombres que des textes

Pour y arriver :

1. on prend la colonne name qui est de type object

2. on la transforme en une colonne de type category grâce à la fonction astype des dataframes

3. on extrait les codes générés par pandas pour les trois noms de types d’iris cat.codes

4. on ajoute cette colonne de codes (de type entier) à la dataframe, en l’appelant Type

# on crée une nouvelle colonne
df['Type'] = df['Name'].astype('category').cat.codes

Vérifions

df.dtypes

SepalLength    float64
SepalWidth     float64
PetalLength    float64
PetalWidth     float64
Name            object
Type              int8
dtype: object

On voit la nouvelle colonne de type int8, et elle contient bien ce qu’on veut :

df.head()

	SepalLength	SepalWidth	PetalLength	PetalWidth	Name	Type
0	5.1	3.5	1.4	0.2	Iris-setosa	0
1	4.9	3.0	1.4	0.2	Iris-setosa	0
2	4.7	3.2	1.3	0.2	Iris-setosa	0
3	4.6	3.1	1.5	0.2	Iris-setosa	0
4	5.0	3.6	1.4	0.2	Iris-setosa	0

dessinons la dataframe - df.plot()

Nous pouvons voir dans cet exemple, qu’une simple visualisation des colonnes numériques apporte beaucoup d’informations sur ces données.

Par exemple, dans ce jeu de données, les mesures semblent discriminer les 3 types d’Iris.

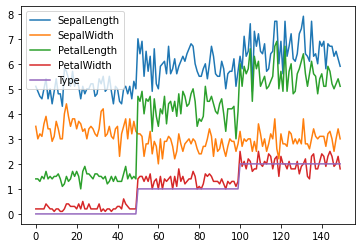

df.plot();

Naturellement la fonction pandas.DataFrame.plot aura les mêmes paramètres que la fonction matplotlib.pyplot.plot ! elles utilisent toutes les deux la même fonction ! Donc vous pourrez changer le titre, les noms des axes…

Remarquez ici que l’encodage de la famille par notre colonne d’entiers Type nous permet de voir immédiatement les 3 familles de fleurs !

dessinons des boxplots des colonnes - df.boxplot

Nous pouvons les dessiner ensemble de manière à ce que les boxplots soient sur la même échelle, et puissent être comparés. Les boxplots comportent: le minimun, le maximum, la médiane, le premier et le troisième quartile…

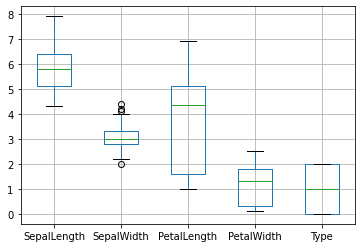

df.boxplot();

Nous pouvons dessiner en donnant la liste des colonnes à afficher.

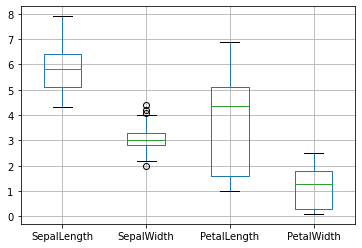

df.boxplot(['SepalLength', 'SepalWidth', 'PetalLength', 'PetalWidth']);

On remarque des outliers dans la colonne des SepalWidth. Les outliers sont des points en dehors de bornes calculées indiquées par les moustaches. Ces points sont potentiellement des points aberrants. Pour comprendre comment sont calculés les points extrèmes lisez les documentations des boîtes à moustache.

Affichons le boxplot de la colonne SepalWidth

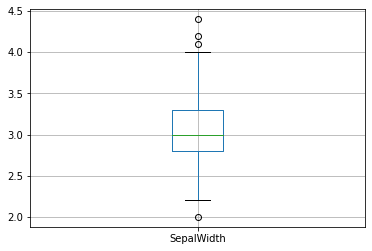

df.boxplot(['SepalWidth']);

Nous pouvons grouper les boxplots suivant les valeurs d’une colonne. Vous vous rappelez groupby. C’est très utile:

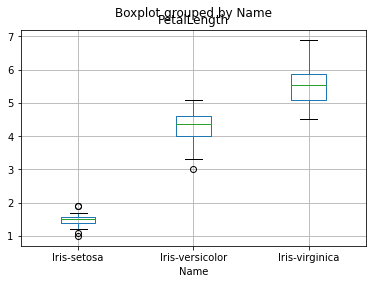

df.boxplot(['PetalLength'], by='Name');

Nous remarquons que les iris Setosa ont des PetalLength bien plus petits que ceux des autres types d’iris.

dessinons des histogrammes - df.hist

Nous pouvons dessiner les histogrammes de nos dataframes. Ils représentent la distribution des valeurs d’une colonne. Les valeurs de la colonne sont rangées dans des intervalles (ou bins) et les nombres de valeurs par intervalles sont affichés.

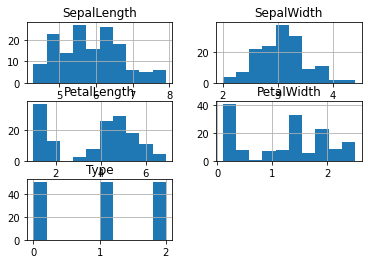

df.hist();

On peut dessiner l’histogramme d’une seule colonne, on peut décider du nombre d’intervalles (bins=), de la couleur (color=)…

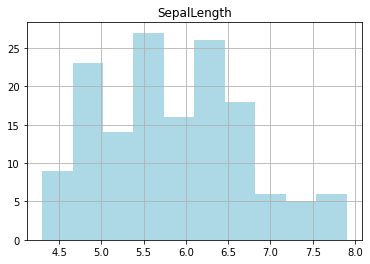

df.hist('SepalLength', bins = 10, color='lightblue');

dessinons des barcharts (DataFrame.plot.bar)

On va prendre un exemple qui illustre mieux cette possibilité. Celui des animaux, de leur vitesse et de leur durée de vie.

df_animals = pd.DataFrame({'speed' : [0.1, 17.5, 40, 48, 52, 69, 88],
                   'lifespan' : [2, 8, 70, 1.5, 25, 12, 28]},
                  index = ['snail', 'pig', 'elephant',
                           'rabbit', 'giraffe', 'coyote', 'horse'])
df_animals

	speed	lifespan
snail	0.1	2.0
pig	17.5	8.0
elephant	40.0	70.0
rabbit	48.0	1.5
giraffe	52.0	25.0
coyote	69.0	12.0
horse	88.0	28.0

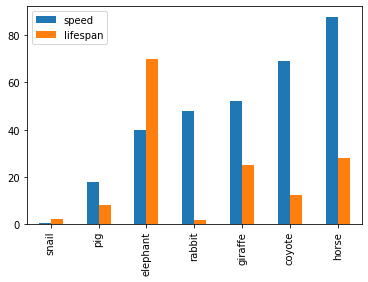

On peut avoir des barres verticales:

df_animals.plot.bar();

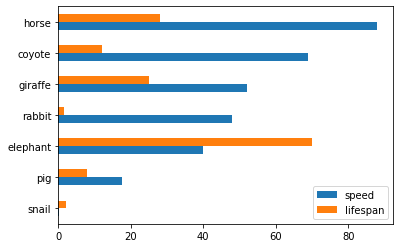

Des barres horizontales:

df_animals.plot.barh();

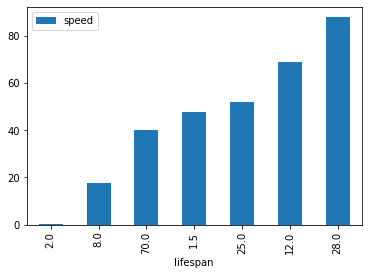

On peut indiquer la vitesse par durée de vie:

df_animals.plot.bar(x='lifespan', y='speed');

dessiner des paires de colonnes - df.plot.scatter

Dessiner en 2D les colonnes les unes par rapport aux autres peut mettre en valeur des informations intéressantes, surtout quand on ajoute des informations d’autres colonnes par des couleurs ou des tailles de points.

Dans le jeu des données des iris, on peut dessiner une colonne par rapport à une autre en mettant des couleurs différentes aux points suivant le type des iris.

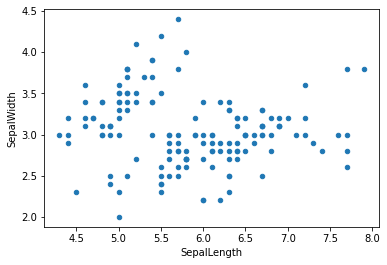

df.plot.scatter(x='SepalLength', y='SepalWidth');

Ce serait bien plus intéressant si on ajoute le type en utilisant une couleur. Par exemple on va considérer que les 3 types, donnés par des entiers, sont 3 couleurs différentes i.e. ces 3 valeurs seront des codes de couleur différents dans la table de couleur par défaut.

Il faut utiliser le paramètre c= de la fonction scatter.

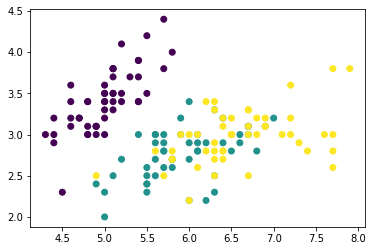

plt.scatter(df['SepalLength'], df['SepalWidth'], c=df['Type']);

On va donner aux points, une taille proportionnelle à la largeur des pétales.

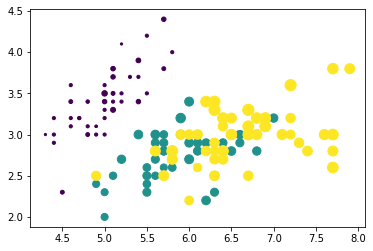

plt.scatter(df['SepalLength'], df['SepalWidth'], c=df['Type'], s=df['PetalWidth']*50); # parameter s

Exercice

visualisation de données sur des vins italiens

Ces données sont le résultat d’analyses chimiques de vins, cultivés dans une même région d’Italie, mais issus de trois cultivateurs différents. Les données sont les quantités, trouvées dans les vins, de 13 constituants.

Le fichier s’appelle wine.csv. La première ligne contient les noms des colonnes et la première colonne identifie le cultivaleur 1, 2 et 3.

1. lisez le fichier csv en ne gardant que les colonnes [‘cultivator’, ‘alcohol’, ‘malic-acid’, ‘ash’,’total-phenols’, ‘flavanoids’,’Color-intensity’, ‘Hue’]
   (indice utilisez: use_cols)

2. afficher le header de la dataframe

3. afficher les types déterminés par pandas

4. afficher les statistiques simples (minimum, maximum, moyenne, écart-type…)

5. plottez la dataframe en lui passant le paramètre figsize=(10, 10)

6. plottez la dataframe restreinte aux deux colonnes [‘flavanoids’, ‘cultivator’]

7. visualisez les boxplots de la dataframe utilisez la fonction plt.xticks(rotation=90) pour mieux voir les labels des abscisses

8. visualisez des histogrammes avec des regroupements de 20 éléments

9. afficher l’alcool en fonction de l’acide malique avec comme couleur les numéros des cultivateurs.
